● XYZ三轴CNC全自动精密控制，精准定位；
● 采用印度大理石基座和立柱，稳定性好；
● 精密直线导轨，研磨级滚珠丝杆和交流伺服电机等，确保运动系统精度和稳定性；
● 0.5μm高精度光栅尺，确保系统的定位精度和测量精度；
● 高分辨率数字相机，满足清晰观察和精确测量的需求；
● 8.3X高清晰光学镜头，精确变倍，一次像素校正即可；
● 程控式5环8区LED表面光源和平行LED轮廓光源系统，智能实现256级亮度调节；
● iMeasuring系列全自动影像测量软件，功能强大，操作简单。

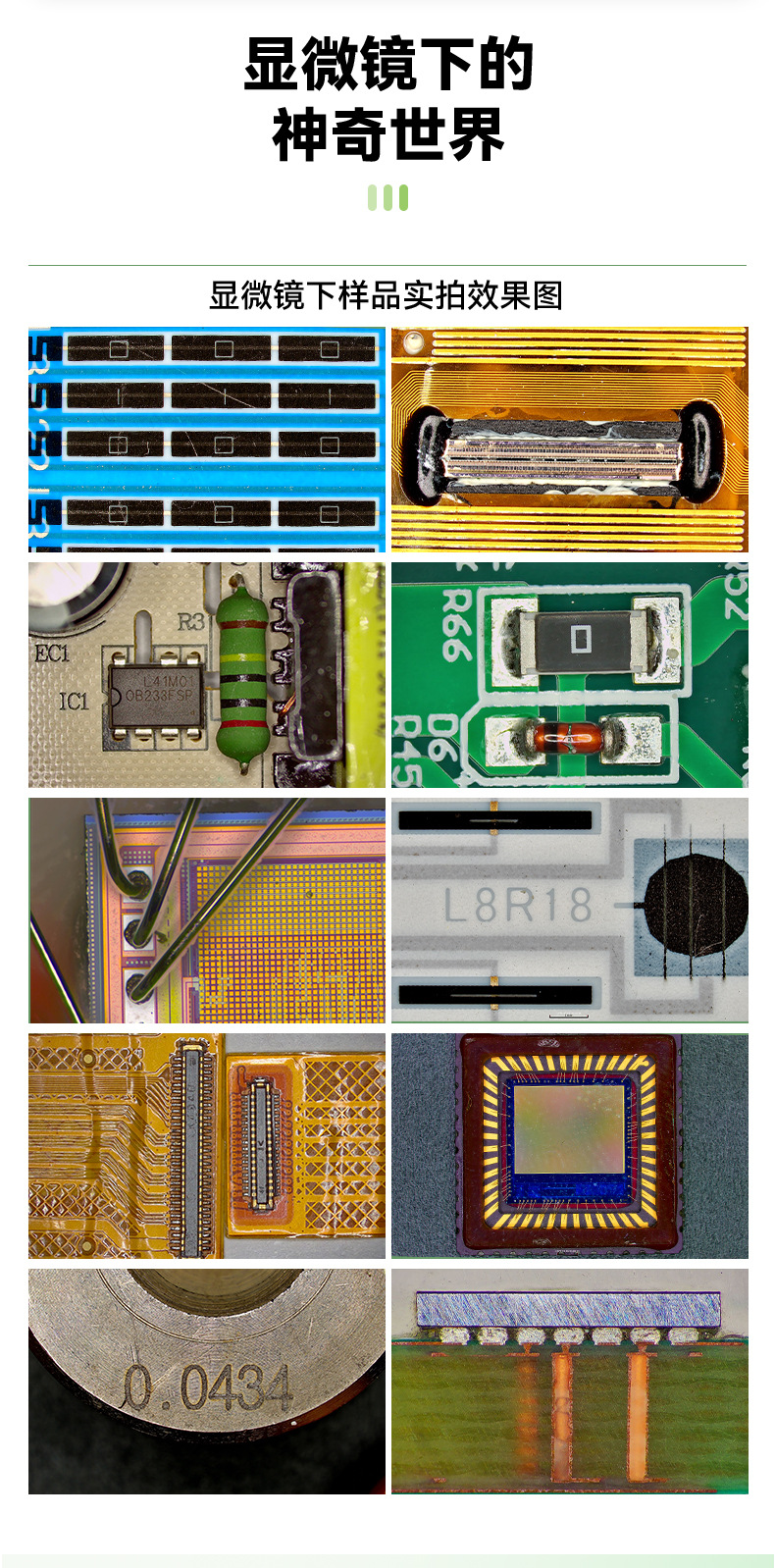

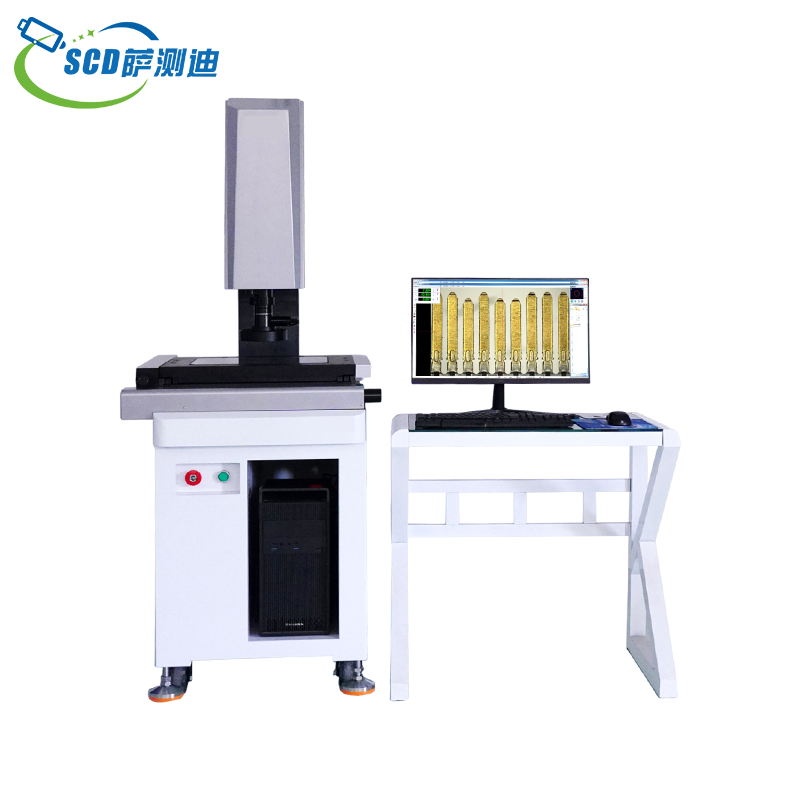

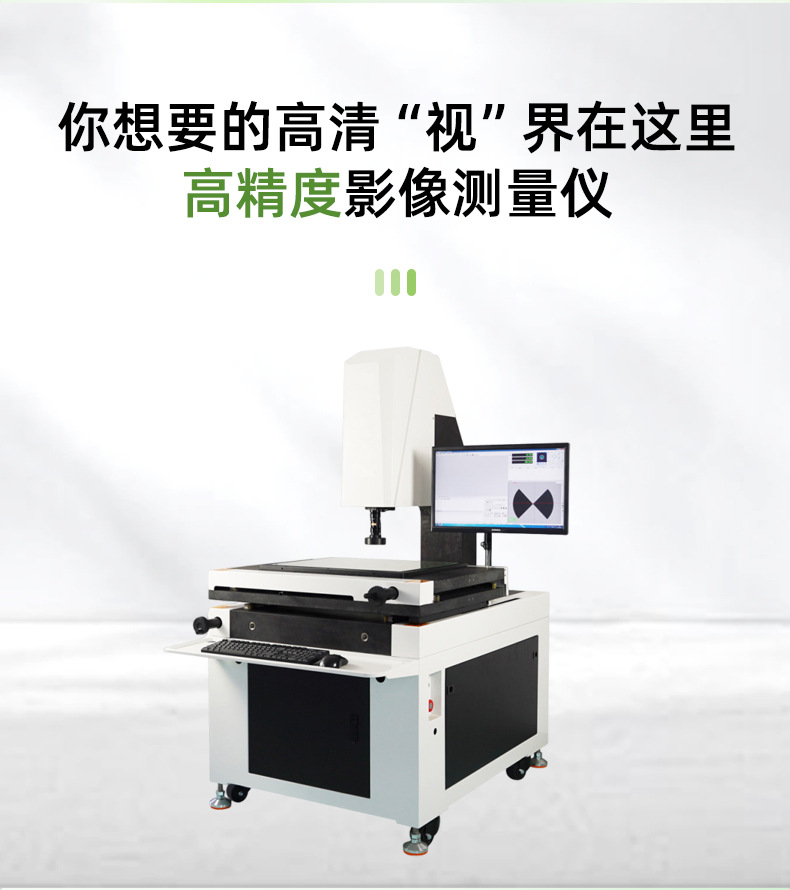

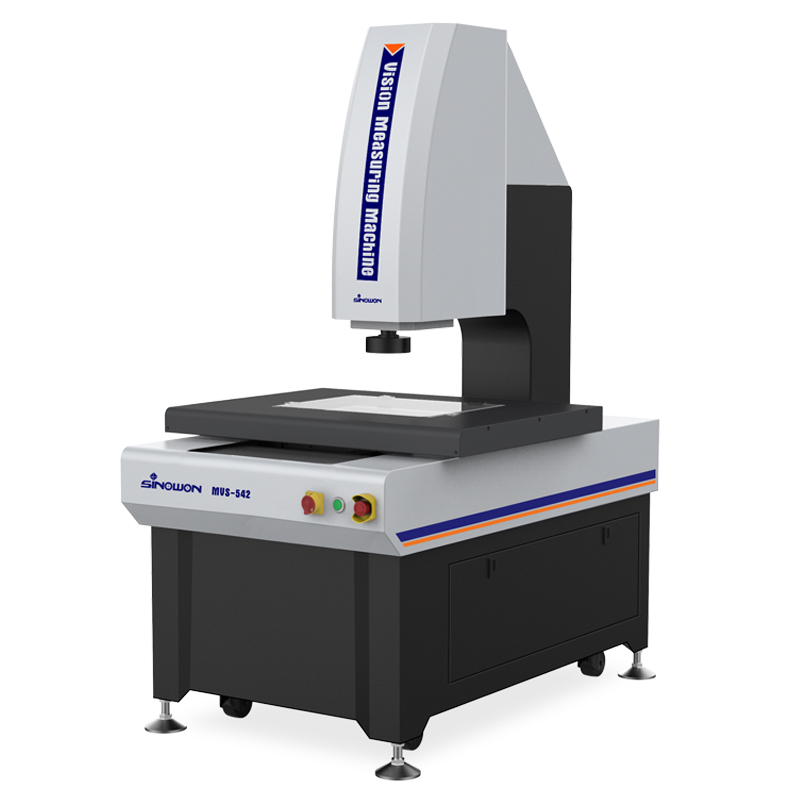

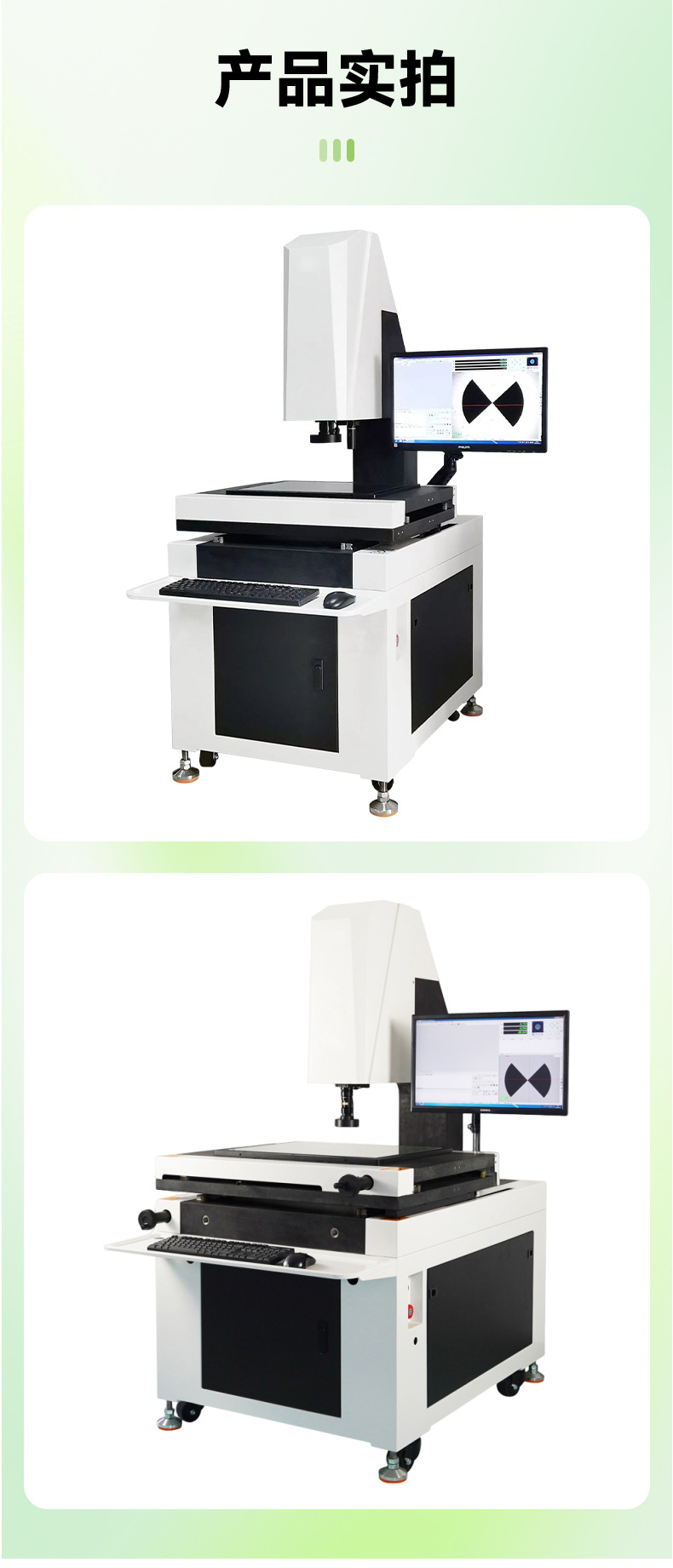

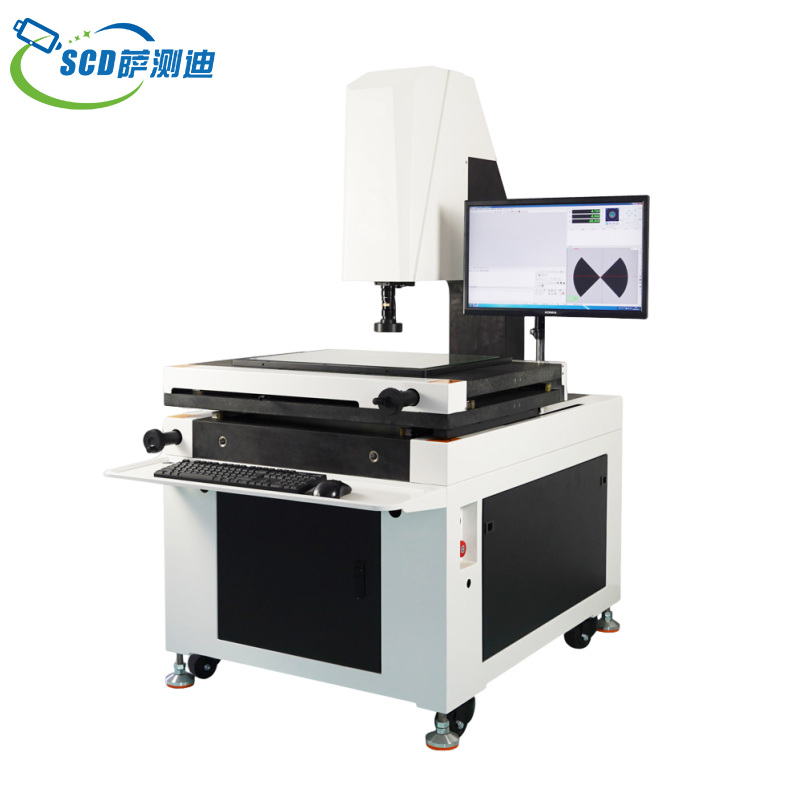

悬臂型全自动影像测量仪SCD-MVS542系列 | ||||||||||||||
产品名称 | 2.5D 全自动影像测量仪 | 3D 全自动影像测量仪 | 2.5D 全自动影像测量仪 | 3D 全自动影像测量仪 | ||||||||||
产品型号 | SCD-MVS542A | SCD-MVS542B | SCD-MVS542C | SCD-MVS542D | ||||||||||
产品货号 | 522-120J | 522-220J | 522-320J | 522-420J | ||||||||||
产品类型 | 非接触光学测量 | 非接触光学测量 接触式探针测量 | 非接触光学测量 非接触激光测量 | 非接触光学测量 接触式探针测量 非接触激光测量 | ||||||||||
X/Y轴行程 | (500*400)mm | |||||||||||||
Z轴行程 | 高精度直线导轨，有效行程200mm | |||||||||||||
X/Y/Z3轴光栅尺（mm） | 玻璃光栅尺，分辨率：0.5um | |||||||||||||
导向方式 | 精密直线导轨，双轨双滑块导向 | |||||||||||||
操作方式 | 遥控手柄，鼠标操作，编程自动检测 | |||||||||||||
测量精度* | XY轴：≤2.2+L/200(um) | |||||||||||||
Z轴：≤5.0+L/200(um) | ||||||||||||||
重复性 | 2um | |||||||||||||
视频系统** | 160万1/2.9”高分辨率数字相机 | |||||||||||||
8.3X手动电子反馈镜头 | ||||||||||||||
光学放大倍数：0.6X-5X，视频放大倍率：20X~170X（21.5”显示器） | ||||||||||||||
视野大小(mm) （对角*水平*垂直） | 镜头倍率 | 0.6X | 1X | 1.5X | 2X | 2.5X | 3X | 3.5X | 4X | 4.5X | 5X | |||
1/2.9"CCD | 10.35x8.28x6.21 | 6.21x4.97x3.73 | 4.14x3.31x2.48 | 3.11x2.48x1.86 | 2.48x1.99x1.49 | 2.07x1.66x1.24 | 1.77x1.42x1.06 | 1.55x1.24x0.93 | 1.38x1.10x0.83 | 1.24x0.99x0.75 | ||||
光源 | 轮廓光 | LED平行轮廓光源 | ||||||||||||
表面光 | 5环8区0~255级连续可调 | |||||||||||||
软件系统 | iMeasuring 软件 | |||||||||||||
机台承载 | 25Kg~50Kg | |||||||||||||
工作环境 | 温度20℃±2℃，温度变化<1℃/Hr；湿度30%~80%RH；震动<0.02g's，≤15Hz | |||||||||||||
电源 | 220V/50Hz/10A | |||||||||||||
外形尺寸 | (1257*920*1640)mm | |||||||||||||
包装尺寸 | (1450*1170*1900)mm | |||||||||||||
重量 | 600Kg | |||||||||||||
备注：
nL表示测量长度，以毫米为单位，Z轴的机械精度，聚焦精度与工件表面有很大的关系。
n**放大倍率为近似值，具体与显示器的尺寸和分辨率相关。
n客户可根据需求选配附加镜。
